概述

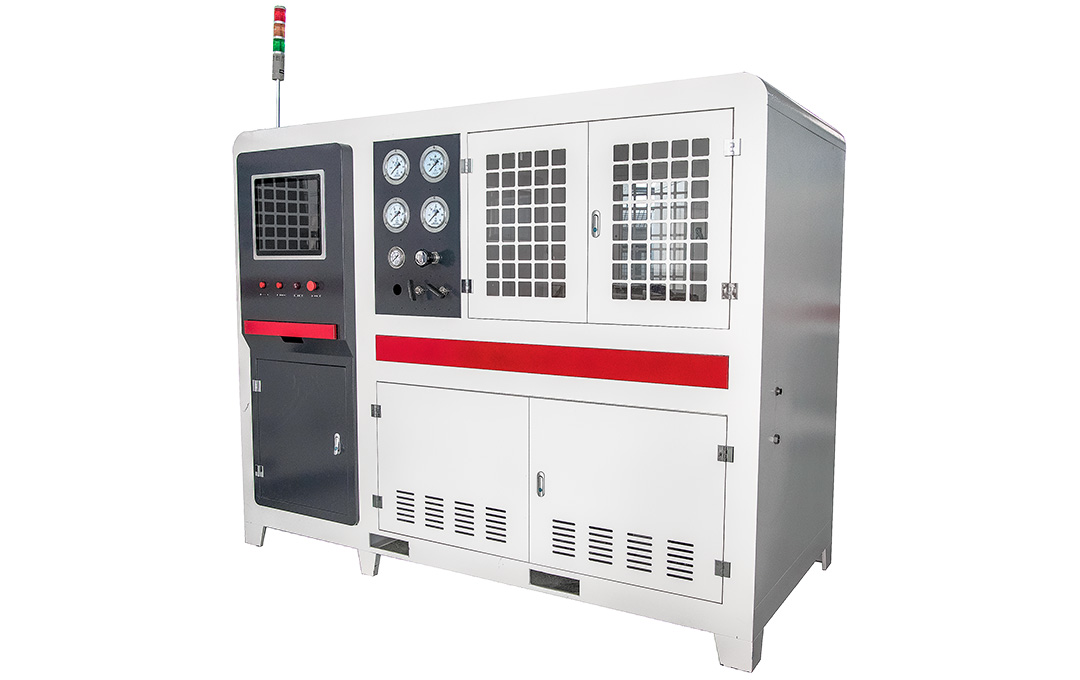

閥門氣密性試驗臺是一種專門用于測試和驗證閥門在不同壓力條件下的氣密性和泄漏率的設備。其主要用途是檢測閥門性能確保其在使用過程中不會發生泄漏，從而保證系統的安全性和可靠性。試驗臺通常配備自動化控制系統，減少人為誤差，能精確測量微小泄漏量，確保閥門氣密性符合標準。提高測試效率。適用于多種類型和規格的閥門，具有廣泛的適應性。閥門氣密性試驗臺在工業生產和質量控制中起著關鍵作用，確保了閥門產品的可靠性和安全性。

組成部分

主機架： 支持整個試驗臺的結構，通常由堅固的金屬框架構成。

氣源系統： 提供穩定且可調的壓縮空氣或其他氣體，作為試驗介質。

液壓系統： 提供液壓驅動力，用于打開和關閉被測試的閥門。

夾緊裝置： 用于固定和密封被測試的閥門，確保在試驗過程中閥門不移動。

控制系統： 包括電氣控制柜和計算機控制系統，用于設定試驗參數、控制試驗過程、采集和分析數據。

檢測系統： 配備壓力傳感器、流量計和泄漏檢測裝置，用于監測試驗中的壓力變化和泄漏量。

顯示和記錄設備： 顯示試驗實時數據，并記錄試驗結果，通常包括顯示屏和數據存儲裝置。

部分參數

試驗介質：一般試驗介質有空氣、水等。選擇的介質應符合測試標準和實際應用需求。

驅動壓力范圍：驅動試驗臺工作的壓力范圍，一般為0.1MPa至10MPa。

檢測精度：這是指試驗臺能夠檢測到的最小泄漏量，通常1Pa·m3/s或mL/min。

試驗溫度：能夠進行試驗的溫度范圍，因為有些閥門需要在特定溫度條件下測試氣密性。

控制系統：包括手動控制、半自動控制和全自動控制。全自動控制系統通常配備有PLC（可編程邏輯控制器）和HMI（人機界面）以實現更高的精度和便捷性。

測量精度：壓力傳感器和流量計的精度，通常以±%表示。例如，壓力傳感器的測量精度可能是±0.5%。

工位數：一個，可根據需求設置多個。

夾具類型：液壓夾緊。

數據記錄與分析：具備數據記錄、存儲和分析功能。

安全性：包括超壓保護、泄漏報警、緊急停機等安全保護措施。

工作原理

閥門安裝： 將待測試的閥門安裝在試驗臺的夾緊裝置上，確保其密封。

介質加壓： 通過氣源系統向閥門施加一定壓力的氣體，或者通過液壓系統向閥門施加液體壓力。

壓力保持： 在設定的壓力下保持一定時間，觀察壓力變化，記錄壓力數據。

泄漏檢測： 通過檢測系統監測閥門在壓力保持期間的泄漏量，評估閥門的密封性能。如果泄漏量在允許范圍內，則表示閥門氣密性合格。

結果記錄： 將試驗數據和結果記錄下來，生成試驗報告。
